Les barrages :
Ils existent plusieurs types de barrages, ces barrages sont choisis en fonction de l'environnement et des moyens à disposition.

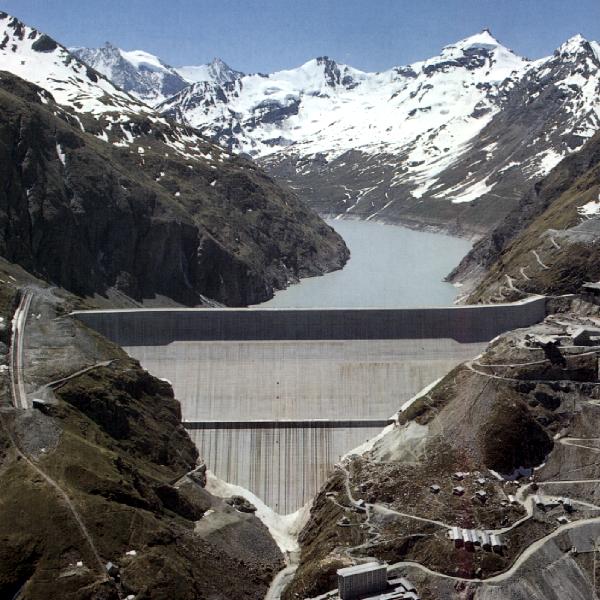

(Barrage de Grande-Dixence en Suisse) |
| ---------------------------------------------------------------------------------------------------------------- |
(Barrage de
Tignes en Savoie ,
étude de cas) |
| --------------------------------------------------------------------------------------------------------------- |
|
-
Les barrages en contrefort ou multivoûte : Le mur
en voûte ou dalle plate qui retient l’eau , est
doublé de contreforts qui transmettent la force de
l’eau vers le sol. Il nécessite moins de
béton pour sa construction, il doit reposer sur un sol
résistant et n’est pas nécessairement
dans les vallées étroites.

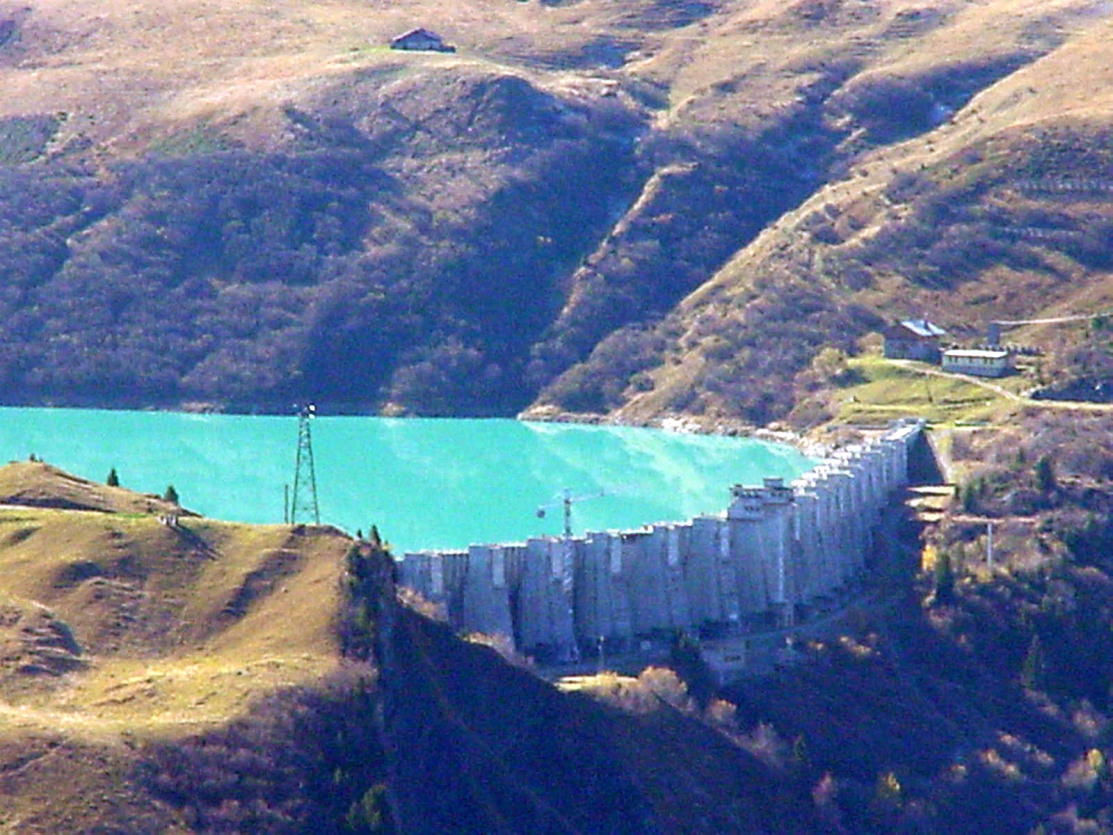

(Barrage de la Girotte en Savoie)
|
| ---------------------------------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------------------------------- |
| Centrales hydrauliques de
haute
chute: |
| ---------------------------------------------------------------------------------------------------------------- |
| Centrales hydrauliques de
moyenne chute: |
| ---------------------------------------------------------------------------------------------------------------- |
| Centrales hydrauliques de
basse
chute: |
| ---------------------------------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------------------------------- |
|
Les
turbines :
Une turbine hydraulique est une machine qui effectue une rotation qui génère une énergie mécanique à partir de l'eau. C'est la partie la plus importante des centrales hydroélectriques destinées à produire de l'électricité à partir de chutes d'eau. Elle est inventée par Benoît Fourneyron en 1832. Ils existent deux types de turbines hydrauliques : les turbines à action et à réaction. |
| →

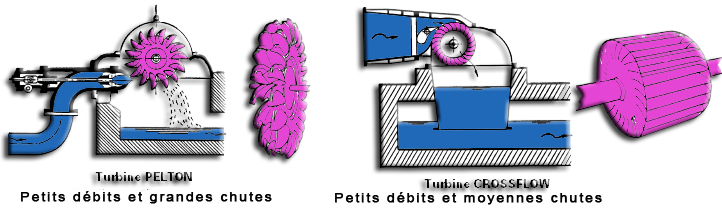

Les turbines
à action sont
les turbines qui transforment la pression hydraulique en
énergie
cinétique par un dispositif statique (injecteur), avant
d'actionner
la partie mobile.
|
| ---------------------------------------------------------------------------------------------------------------- |
|
→ Les turbines à réaction sont ceux ou la partie mobile provoque au contraire une différence de pression entre l'entrée et la sortie.
|
| ---------------------------------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------------------------------- |
| Les turbines sont aux
nombres de 3 : |
| Les
turbines Francis
sont généralement utilisées pour de
moyennes chutes et peuvent développer des puissances
très importantes. Actuellement, ces machines sont toutes
montées avec une bâche spirale* qui alimente le
distributeur. C'est une conduite en forme de colimaçon de
section progressivement décroissante reliée,
d'une part à l'extrémité aval de la
conduite forcée, et d'autre part à la section
d'entrée du distributeur. Celui-ci est mis en rotation par la tige de commande du distributeur qui l'entraîne par deux tirants. La roue de la turbine est placée à l'intérieur des distributeurs, et l'arbre qui la relie à la génératrice ou à un multiplicateur de vitesse est guidé par le palier principal de la turbine. |
| ---------------------------------------------------------------------------------------------------------------- |
| La
turbine Pelton est utilisée pour les
hautes chutes et petits
débits. Elle est constituée d'une roue
à augets* mise en mouvement
par un jet provenant d'un ou de plusieurs injecteurs* |
| ---------------------------------------------------------------------------------------------------------------- |
|
Les turbines Kaplan et hélices sont les plus appropriées pour le turbinage des faibles chutes. Les puissances correspondantes peuvent varier de quelques kW à plusieurs centaines de kW. Elles se caractérisent par leur roue qui est similaire à une hélice de bateau.
|
| ---------------------------------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------------------------------- |
Définitions :
-
*Une roue a auget: Cette roue ressemble a un disque équipé d'augets ressemblant a des demi-coquille de noix , placés en circonférence . La forme de ces augets permet aux jets d'eaux qui les frappent de se séparés en 2 et d'être déviés sur les cotés de la roue .
*Injecteur: Un injecteur est conçu pour produire un jet cylindrique aussi homogène que possible avec un minimum de dispersion sur la turbine . On en met un pour que l'énergie apportée soit la plus efficace possible .
Remarque:
- - Il y a trois différentes parties : Barrages, turbines et définitions.
A retenir:
- Il y a trois différentes manière de produire de l'électricité avec un barrage: Centrales hydraulique de haute chute, moyenne chute et basse chute.
-Il y a trois différentes types de turbines: Francis, Pelton et Kaplan.
